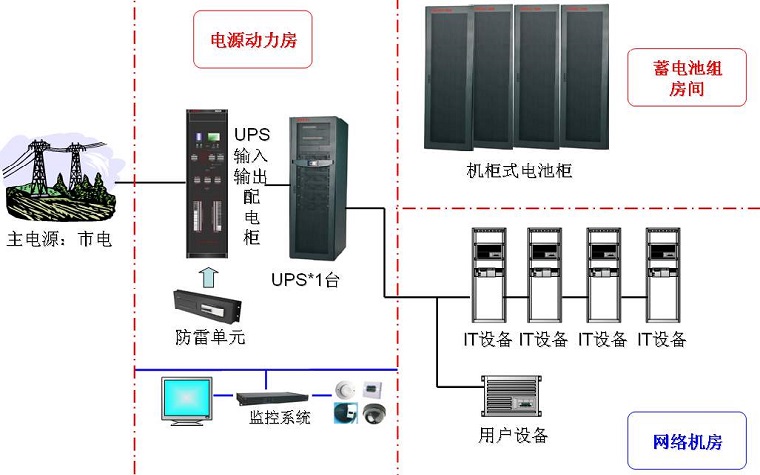

在电子信息化建设工作中，机房供配电系统作为基础的设施，现代机房在不断的发展，机房建设要求也在不断增高，数据机房里的电源对其稳定要求非常高，还要求现代机房能全年无休的工作，这样的机房UPS电源解决方案是机房供电系统中非常重要的部分。即便在市电断电或出现电网故障时，也要保障能有电源供机房使用，这就要求供电系统有可使机组停电的事故安保电源；因此，机房需配有机房UPS电源，从而提供机房供电的电源，是信息系统运行的保障。

机房UPS电源解决方案的选择是根据机房所需设备而定，如配监控、服务器、交换机之类的属于容性负载，在购买UPS电源时选择高频机；如果是印刷机、自动化设备、自动门禁系统等等就属于感性负载，需要配工频UPS电源。根据负载的大小选择合适的UPS，负载一般为UPS容量的0.6-0.7为宜，后备时间是根据客户的需要来配配置的！

一、对UPS前级供电系统的要求

UPS可以向负载提供稳压度高、稳频、波形失真度小的高质量电源，并且在与静态旁路切换时可以做到供电无间断。但要做到这点，它的前级供电质量不容忽视。我们在设计通信机房前级供电系统时，应考虑以下几个方面：

(1)前级供电系统电源质量不宜太差，电压及频率应稳定在正常范围。

(2)前级供电系统中不应当带有别的频繁启动负载，比如经常使用的电梯，频繁开启的空调等。

(3)前级供电系统中的交流发电机组容量应适当放大。

二、UPS容量的确定

根据负载容量及性质，选择适当的UPS，既可保证UPS的供电质量，降低故障率，又可节省投资，提高经济效益。一般来说，UPS容量的确定主要是要满足当前负载的需要，同时，也要考虑几个因素：

(1)负载性质对UPS输出功率的影响。

(2)UPS容量较负载不宜过大，使其过度轻载运行。

(3)UPS容量不宜过小，使其长期处于重载运行状态。

(4)对于通信机房面积较大，负载不断分期扩容的情况，前期配置UPS容量时，应适当考虑中远期发展趋势，并在选型中挑选可并机或多机运行的机型，以使中远期负载容量增大时，通过UPS并机扩大其输出容量。相应地，配置UPS输入输出配电屏时，应预留多台UPS的输入开关和中远期的负荷分路开关，以便于今后扩容。

三、供电系统的电气隔离及接地

一般来说，电网中经常存在差模噪扰和共模噪扰，这些噪扰对计算机正常运行存在着不同程度干扰。另外，零线电位的偏移也会对计算机运行造成影响，所以在考虑UPS供电方案时应采取措施把这些影响减少。对于大型计算机网络等比较重要的负载，供电系统应尽量采用带工频隔离变压器的UPS电源。

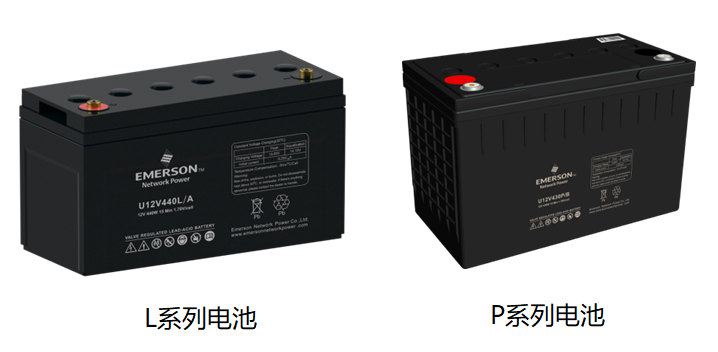

四、正确配置UPS后备电池

为保证电网停电时，也能利用UPS电源继续向计算机供电，后备电池的配置重要。

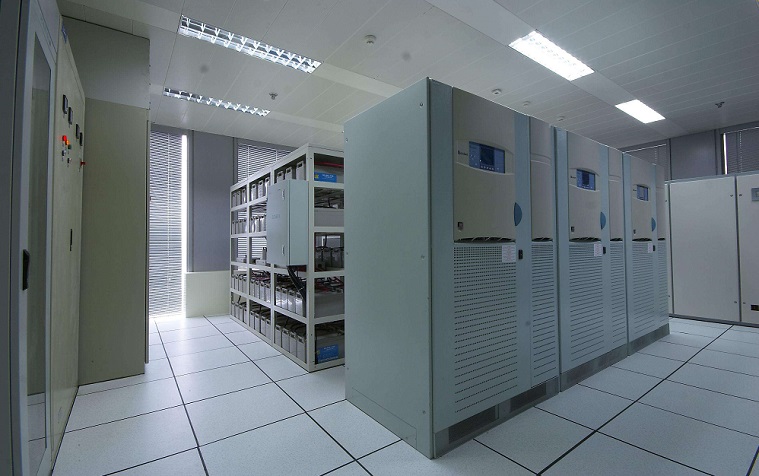

电池容量选择应遵循以下：即电池须在后备时间内供电给逆变器，且在额定负载下，电池组电压不应下降到逆变器所允许的降低电压以下。在布置机房设备排列时，应尽量使电池组靠近UPS主机，缩短两者连线长度，增大连线截面积，以降低连线自感量和线路压降。电池组可安装在电池柜内，也可安装在敞开的电池架中，前者美观。整洁，但对楼板承重要求较高，后者可分散承重，且散热性好，但占地面积多，易积尘，给维护带来不便。

五、通过冗余方式增加供电

为了提高UPS供电，可采用多种UPS冗余连接方式，各种方式都有优缺点，考虑方案时要根据实际负载情况，选择合适的模式。

当前冗余连接方式大致有以下三种：

(1)双机主从式热备份。

将作为从机的UPS1输出接到另一台作为主机的UPS2的旁路输入，正常运行时由UPS2供电，UPS1处于备份。当UPS2故障时，负载切换至UPS2旁路，由UPS1承担负载供给任务。

(2)功率均分并联备份。

该系统将两台或多台UPS逆变单元并联运行，正常时两台(或多台)逆变器同时向负载均分供电，当其中一台故障时，该UPS从系统中脱离，用户所需负载电流，由剩余逆变器按新的份额重新供电。

(3)并联热备份。

该系统将两台UPS的电池组输入，整流器输出及逆变器输出并联，并共用旁路，正常时两台整流器同时向两逆变器供电，并向两组电池充电，通过逆变器输出静态开关选择其中一台逆变器向负载供电，两台整流器和逆变器分别互为备用，只有当两台逆变器同时故障时，系统将负载切至共同静态旁路，由市电继续向负载供电。

六、供电系统应具备智能性

为了保证供电系统能长期不间断运行，UPS具有智能性，对运行中的UPS状态自动检测，对UPS故障及时发现。诊断和处理，并减少因故障或检修而造成的间断，同时，作为通信机房动力系统的一部分，应提供通信协议，以便纳入动力集中监控网络内。

方案优点

一般来说，作为智能性的机房设备UPS应具备下列功能：

(1)实时监测功能。监视电路中各部分状态，随时获取主机工作时的有关参数。

(2)人机交互功能。可按实际运行情况，通过程序修改，重新设置UPS内部的各种临界工作点阀值，也可读取UPS电源各种工作参数。

(3)故障诊断功能。对监测到的不正常参数及时分析，及早发现故障苗头，显示其性质、部位，给出处理方法，并自动记录有关信息。

(4)远程监控功能。提供一个远程计算机接口，能通过RS232或RS485接口经调制解调器实现与异地计算机终端通讯，达到遥测和遥信的目的。

说明

一个机房UPS电源解决方案的好坏，直接决定了通信机房内重要负载是否能正常运行。在设计通信机房UPS供电系统时，我们既要节省投资，又要考虑系统的灵活性，为通信设备及计算机负载提供保障。
