维谛ups UH系列

  • UH31-0200L

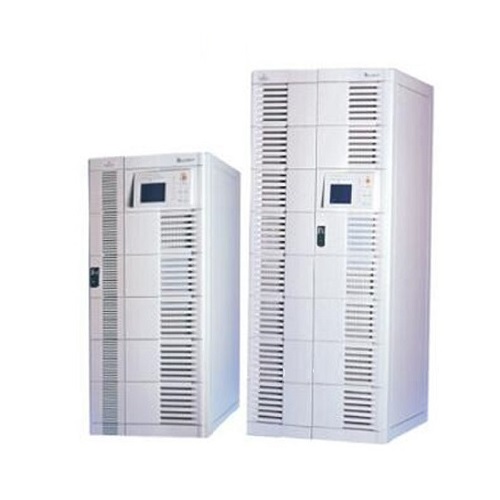

UH31-0200L

UH31-0200L

  • 产品描述:维谛ups电源-维谛技术(Vertiv)有限公司-维谛ups
  • 在线订购

产品详情:

UH31 直流电压 正负240V   一组最低需要40只电池

iTrust UH31三进单出10-20KVA系列UPS为三进单出型(三相输入,单相输出)智能高频在线式交流不间断电源系统,共有三个规格,额定输出容量分别为10KVA、15KVA、20KVA

优点
DSP全数字控制技术,提高了控制的灵活性和稳定度,保证了产品的一致性和可靠性
纯再现功能,对用户设备提供全面彻底的电力保护
智能化的电池管理,延长UPS电池使用寿命近50%
完善的网络监控解决方案,UPS运行的最佳手段

应用领域
ISP应用,中小规模的网管系统/机房,业务服务器群,工业过程控制应用,中小规模的办公自动化,精密仪器设备,医疗设备等

性能特点
三进单出,380V/220V
纯在线,双变换-提供最佳供电质量
基于DSP的全数字控制技术-带来更高可用性
标配输入防雷板-超强地域适应性
支持多种接口,多种平台的网络监控-方便IT客户的管理
超强缺相工作能力-确保电网极端情况下的稳定供电
基于最新IGBT的整流/逆变电路-带来完美输入/输出电气性能
输入功率因数校正技术(PFC)-节能,降低系统成本
超宽输入电压抗扰范围-适应恶劣电网环境
智能化电池管理-保护电池,延长电池寿命
中英文界面-方便用户使用

系统特点
全数字控制,全面提高可靠性,MTBF平均无故障时间(以美国军标计算):10-20KVA 30万小时


智能化网络管理,可实现lnternet/lntranet远程网络监控和65000台多区域UPS集中管理
业内最强的电网适应能力,相电压120~276VAC,50Hz ±10%,320VAC 1小时不损坏,满足恶劣电网环境,160VAC以上满载运行,160~120VAC承载能力线性递减,120VAC可带半载
多级防类保护,保证网络系统安全运行,C级防雷(选件)20ms雷击电流,D级防雷(内值)8/20ms6KV/3KA混合波
符合国际安规及电磁兼容标准,功率因数>0.95,电磁兼容通过EN50091
三进单出产品10~20KVA具有业内独有的缺相工作能力,相电压在≥176VAC式缺医相UPS可称单50%负载,缺两相UPS可承担25%负载
智能化电池管理,大幅延长电池寿命,可进行电池放电终止保护电压自动调节、自动均衡浮充管理、电池容量和故障检测,自主均流的可并联充电器能根据需要选配扩容,保证长延时UPS系统充电需要


艾默生 UH31-0200L 详细参数

详细参数表

容量 20KVA
型号 UH31-0200L

输入参数

整流器类型 IGBT整流
额定电压 线电压380Vac 三相四线制
输入电压范围 1、相电电压在176Vac~276Vac范围内,满载工作2、相电电压在120Vac~176Vac范围内,线型递减,相电压120V时,可50%满载工作。
输入频率范围 45Hz~55Hz
输入功率因数 >0.95(额定电压下)

输出参数

额定输出功率 20KVA / 14KW
额定输出电压 220Vac±1%
输出频率 50/60 Hz +/- 0.1Hz
工作方式 在线式
输出波形 正弦波
转换时间 0ms
过载能力 <105%连续工作,105%~125& 60s后转旁路模式并告警;126%~150& 30s后转旁路模式并告警;151%~200%& 5s后转旁路模式并告警;>200%,200ms后转旁路并告警

电池和运行时间

电池型号 免维护密封铅酸电池
标机后备时间
电池包型号
电池包型典型充电时间
电池电压 240V(2组)

系统参数及标准

安装方式 塔式
整机效率 Up to 90%
电磁兼容 传导:EN55022 Class A 辐射:EN55022 Class A
浪涌保护 ICE/EN 60664-1-IV(标配D级防雷)
防护类型 D级

通信和管理

接口端口 USB/智能卡槽(干接点卡/SIC卡/SNMP卡/RS232)
控制面板 LED+LCD(中英文可选)
有声报警 市电停电时报警4秒一次:特别的低电池报警每秒一次

物理指标

W 280.00 mm
D 875.00 mm
H 770.00 mm
重量 116.00 KG
颜色 灰白

环境

工作环境 0 - 40 °C
工作相对湿度 5 - 93%
操作高度 0-1000米
存储温度 -10 - 40 °C
存储相对湿度 5- 93%
存储高度 0-15000米
听觉噪音距设备表面 1 m 处 <60.00 dB(2m)

艾默生 UH31-0200L 安装技术说明

20K

输入线径 10mm2
输入空开 40A
输出线径 6mm2
输出空开 35A
地线线径 10mm2
外接电池空开 50A
外接电池线径 10
